Les activités de soudage génèrent des fumées nocives qui posent des risques significatifs pour la santé des opérateurs et l’environnement. Assurer un espace de travail sûr et conforme nécessite des solutions efficaces de gestion des fumées.

Parmi celles-ci, le bras d’extraction des fumées de soudage est un outil essentiel, conçu pour capturer et éliminer les contaminants aériens directement à leur source.

Qu’est-ce qu’un bras d’extraction de fumées ?

Un bras d’extraction de fumées est un dispositif spécialisé conçu pour capturer et éliminer les fumées et poussières dangereuses directement à leur source avant qu’elles ne se dispersent dans l’environnement de l’atelier.

Le bras est généralement composé de tuyaux (en métal ou en plastique), de deux ou trois joints rotatifs pour pouvoir être ajusté, d’une buse à une extrémité, et est positionné près de la zone de soudage.

À l’autre extrémité, la base peut généralement pivoter et est connectée à une unité d’aspiration dotée d’un système de filtration ou d’une évacuation externe. Cette configuration garantit que les particules nocives sont efficacement extraites de la zone respiratoire du soudeur.

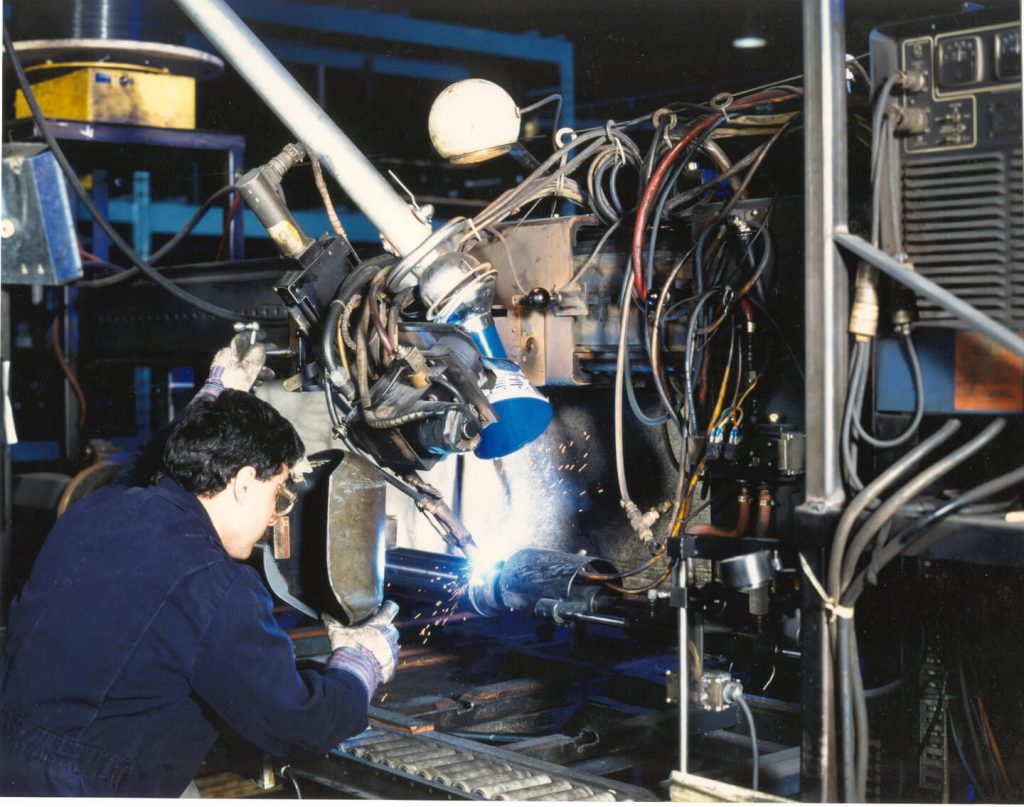

Bras d’extraction en fonctionnement

Avantages et inconvénients des bras d’extraction de fumées

Avantages :

  • Très efficace s’il est bien positionné : Lorsqu’il est correctement positionné, le bras d’extraction de fumées est très efficace pour capturer et éliminer les fumées dangereuses de l’environnement immédiat du soudeur, contribuant directement à un espace de travail plus sain.
  • Pas besoin de changer vos pistolets de soudage : Contrairement aux pistolets de soudage MIG avec extraction de fumées, les bras d’extraction fonctionnent indépendamment de l’équipement de soudage.
  • Fonctionne pour la plupart des procédés de soudage : Les bras d’extraction de fumées sont polyvalents et peuvent être utilisés avec divers procédés de soudage, y compris le MIG, le TIG et le soudage à l’arc, ce qui en fait une option flexible. C’est pourquoi les bras sont bien adaptés aux écoles de soudure, où les étudiants doivent apprendre plusieurs procédés.
  • Améliore la conformité aux réglementations en matière de santé et de sécurité : Leur utilisation aide les entreprises à se conformer aux réglementations en matière de santé et de sécurité au travail, réduisant potentiellement le risque de violations et les amendes associées.

Inconvénients :

  • Coûteux à l’achat et à l’exploitation : Le coût initial d’achat d’un bras d’extraction de fumées peut être élevé, et leur exploitation efficace nécessite souvent un grand débit d’air débit d’air par rapport, par exemple, aux pistolets de soudage MIG avec extraction de fumées.
  • Prend de l’espace et peut parfois obstruer la vue du soudeur : La présence physique du bras peut occuper un espace important. De plus, s’il n’est pas placé avec soin, il peut obstruer la vue du soudeur, impactant potentiellement la qualité du travail.
  • Non adapté pour les espaces clos ou encombrés : Dans les environnements où l’espace est limité ou rempli d’obstacles, positionner et utiliser efficacement un bras d’extraction de fumées peut être difficile.
  • Non adapté pour les soudures très longues : Pour les tâches de soudage où la longueur de la soudure dépasse la portée du bras, le soudeur peut avoir besoin de repositionner le bras en cours de tâche, ce qui est pratiquement impossible sans s’arrêter. Cela peut considérablement réduire la productivité ou compromettre l’efficacité de l’extraction des fumées.

Comment positionner un bras d’extraction de fumées ?

Positionner correctement un bras d’extraction de fumées est crucial pour maximiser son efficacité dans la capture des fumées dangereuses. Le placement idéal dépend de l’orientation de la tâche de soudage et de la configuration spécifique de votre espace de travail. Voici des directives générales pour garantir une performance optimale :

  • Lorsqu’il est positionné à côté du bain de fusion : Visez à placer la hotte d’extraction à environ un diamètre de distance (4″ pour un bras de 4″). Cette proximité permet au bras de capturer efficacement les fumées à mesure qu’elles s’élèvent sans interférer avec le processus de soudage ou obstruer la vue du soudeur.
  • Lorsqu’il est positionné au-dessus du bain de soudure : Si le bras est positionné au-dessus de la zone de soudage, il doit être à environ trois diamètres du bain de fusion (12″ pour un bras de 4″). Cette distance assure que la hotte d’extraction peut efficacement aspirer les fumées sans être trop proche.

Dans les deux cas, il est essentiel d’ajuster le bras de manière qu’il n’obstrue pas le mouvement ou la ligne de vue du soudeur, tout en restant suffisamment proche pour capturer la quantité maximale de fumées. Des ajustements réguliers peuvent être nécessaires en fonction de la tâche de soudage spécifique et des changements dans la direction ou la quantité de fumées produites.

Des questions? Posez-les dans le chat en bas à droite de votre écran ou lors de l’un de nos webinaires.

Inscrivez-vous pour profiter de cette mine d’informations et poser toutes vos questions en chat. Places limitées.

Quel diamètre choisir ?

Sélectionner le bon diamètre pour un bras d’extraction de fumées est crucial pour équilibrer l’efficacité, le coût et l’optimisation de l’espace de travail. Les bras de diamètre plus petit offrent plusieurs avantages qui en font une option attrayante pour de nombreuses configurations de soudage :

  • Encombrement : Un bras plus petit occupe moins d’espace, le rendant plus facile à intégrer dans votre espace de travail sans causer d’obstruction ou d’encombrement.
  • Débit d’air inférieur : Les bras de petit diamètre nécessitent moins de débit d’air pour capturer efficacement les fumées, réduisant la charge sur votre système d’extraction et diminuant la consommation d’énergie.
  • Rentabilité : Généralement, les bras plus petits sont moins chers à acheter et à opérer.

Comme ligne directrice pratique pour choisir le diamètre adapté, considérez la longueur des soudures horizontales les plus longues que vous effectuez habituellement. Divisez cette longueur par quatre pour déterminer le diamètre optimal du bras. Par exemple, si vos soudures ne dépassent jamais (ou rarement) 12 pouces de long, un bras de 3 pouces de diamètre serait idéal.

Débit d’air requis pour l’efficacité d’un bras

L’efficacité d’un bras d’extraction de fumées dépend fortement du débit d’air opérationnel, mesuré en pieds cubes par minute (cfm), qu’il peut maintenir. Le débit d’air requis varie selon le diamètre du bras, assurant que les fumées sont capturées et éliminées efficacement. Voici les taux de débit d’air recommandés pour les différents diamètres de bras d’extraction de fumées :

  • Bras d’extraction de fumées de 3 pouces : 200 – 250 cfm
  • Bras d’extraction de fumées de 4 pouces : 300 – 400 cfm
  • Bras d’extraction de fumées de 6 pouces : 500 – 650 cfm
  • Bras d’extraction de fumées de 8 pouces : 700 – 900 cfm

Meilleures marques

Les bras d’extraction Henlex se distinguent sur le marché par leur conception robuste, optimisée pour exceller dans divers environnements de soudage. Leur construction est appréciée pour l’utilisation exclusive de métal dans les parties extérieures, offrant une durabilité et une longévité inégalées.

Bien que Miller, Plymovent et Nederman proposent également des bras d’extraction de fumées de haute qualité, ils intègrent des boyaux flexibles et du plastique, qui peuvent ne pas égaler la durabilité de la construction métallique de Henlex. Cependant, ils présentent des alternatives viables. Ces marques offrent également une gamme d’options pour répondre à différents besoins. Il est important de noter qu’elles ont tendance à favoriser les conceptions de bras plus large, ce qui, comme discuté précédemment, a des inconvénients.

Maintenance et nettoyage

Maintenir un bras d’extraction de fumées dans un état optimal est simple, surtout si le bras est de construction durable. Des vérifications régulières doivent être effectuées pour s’assurer qu’il n’y a pas d’obstructions, car celles-ci peuvent réduire considérablement l’efficacité.

Toute pièce cassée ou usée doit être remplacée rapidement pour maintenir les performances. Si le bras devient rigide ou difficile à repositionner, ajuster les poignées de tension, couramment trouvés aux articulations, peut aider à restaurer un mouvement fluide. De plus, appliquer de la graisse recommandée par le fabricant, peut garantir que les articulations du bras restent flexibles et faciles à ajuster.

Législation et normes de sécurité

Les organismes de réglementation dans divers pays ont établi des limites d’exposition spécifiques pour protéger les travailleurs des effets nocifs des fumées de soudage. Ces limites sont conçues pour minimiser les risques pour la santé associés à l’inhalation de substances dangereuses pendant les opérations de soudage :

  • Québec : La limite d’exposition pour les fumées de soudage générales est de 5mg/m³. Pour un aperçu détaillé de la réglementation, veuillez visiter notre page sur les limites d’exposition au Québec.
  • Canada : Les limites d’exposition au Canada varient selon la province, allant de 3 à 10mg/m³. Des informations complètes sur les normes canadiennes peuvent être trouvées sur notre page de réglementations des fumées de soudage au Canada.

Conclusion

Les bras d’extraction de fumées de soudage sont cruciaux pour maintenir un environnement de travail sûr et sain en éliminant efficacement les fumées dangereuses directement à la source. En comprenant l’importance d’un positionnement adéquat, en sélectionnant le diamètre approprié et en assurant un débit d’air adéquat, les lieux de travail peuvent réduire considérablement les risques pour la santé associés au soudage.
