Quelle Taille d’Extracteur de Fumées de Soudage Choisir?

L’extraction des fumées de soudage est cruciale pour maintenir un environnement de travail sûr et sain. Les fumées de soudage contiennent des substances nocives pouvant poser de graves risques pour la santé, y compris des problèmes respiratoires et des maladies à long terme. Pour plus d’informations détaillées sur ces risques pour la santé, consultez Les fumées de soudage sont-elles toxiques ?

Les extracteurs de fumées de soudage sont des outils essentiels conçus pour capturer et éliminer ces fumées dangereuses à la source, assurant ainsi un air plus propre et un espace de travail plus sûr. Pour comprendre davantage ce que sont les extracteurs de fumées de soudage et comment ils fonctionnent, visitez Qu’est-ce qu’un extracteur de fumées de soudage ?

Quels extracteurs devez-vous utiliser ?

Le choix du bon extracteur dépend de votre procédé de soudage. Voici un guide rapide :

Processus	Pistolet MIG	Bras	Buse	Hotte	Table aspirante
MIG / GMAW	Meilleur	Oui	Oui	Non	Non
TIG / GTAW	Non	Meilleur	Oui	Non	Non
Flux-Cored / FCAW	Meilleur	Oui	Oui	Non	Non
Baguette / SMAW	Non	Meilleur	Oui	Non	Non
Soudage robotisé	Oui	Non	Non	Meilleur	Non
Soudage aluminium	Meilleur	Oui	Oui	Non	Non
Coupe / Meulage	Non	Non	Non	Non	Oui

• Pour le MIG et le flux-cored, le pistolet MIG extracteur de fumées est la meilleure option, mais les bras flexibles et les buses d’extraction sont également efficaces.
• Pour le TIG et la baguette, le meilleur choix est un bras, et l’alternative est une buse.
• Pour le soudage robotisé, utilisez des hottes d’extraction de fumées pour la meilleure protection.
• Pour le soudage aluminium, un pistolet MIG est idéal, avec des bras et des buses comme alternatives pour le TIG et d’autres procédés.
• Pour la coupe et le meulage, les tables aspirantes sont le choix recommandé.

Sélectionnez l’extracteur qui correspond le mieux à votre procédé de soudage pour garantir une extraction efficace des fumées et un environnement de travail plus sûr.

Taille de l’outil d’extraction

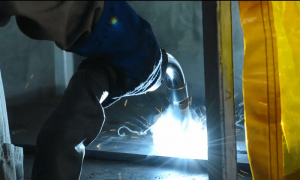

Pistolet MIG extracteur de fumées

La taille du pistolet MIG extracteur de fumées dont vous avez besoin dépend principalement de vos paramètres de soudage, en particulier la puissance ou l’ampérage, le taux d’utilisation et le gaz de protection. Vous pouvez choisir parmi vos marques préférées telles qu’Airgomig, Binzel ou Bernard. Il est crucial de vérifier les spécifications de chaque modèle pour déterminer celui qui convient le mieux à vos besoins. Pour plus d’informations : Pistolets MIG extracteur de fumées.

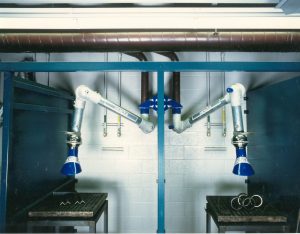

Bras flexible

Lors de la sélection d’un bras flexible, la règle générale est que plus c’est petit, mieux c’est, car c’est moins cher à acheter et à opérer, et prend moins de place. Pour déterminer la taille appropriée, idéalement, vous devriez considérer la soudure la plus longue que vous faites régulièrement et la diviser par cinq. En fonction de cette mesure, vous pouvez choisir entre un bras de 3, 4 ou 6 pouces de diamètre. Pour plus d’informations : Bras de captation.

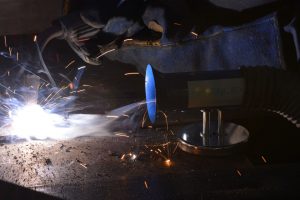

Buse

Pour les buses, le principe reste que plus c’est petit, mieux c’est pour l’efficacité des coûts et l’économie d’espace. Dans la plupart des cas, une buse de 2 pouces est recommandée car elle est souvent utilisée avec des unités portables conçues pour cela. Cependant, dans de rares cas, vous pourriez avoir besoin d’une buse de 3 ou 4 pouces, mais attention à fournir le débit d’air nécessaire. Pour plus d’informations : Buses.

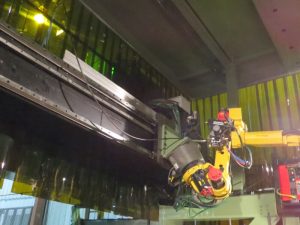

Hotte

Les hottes sont principalement utilisées pour les robots de soudage et ne fournissent pas une protection adéquate pour les soudeurs. Lors de l’utilisation d’une hotte, assurez-vous qu’elle couvre toute la zone opérationnelle du robot. Pour plus d’informations : Hottes de ventilation.

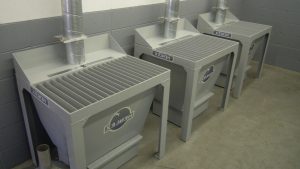

Table aspirante

Les tables aspirantes sont spécifiquement utilisées pour la coupe ou le meulage et ne sont pas efficaces pour le soudage (car les fumées de soudage montent naturellement). La taille de la table aspirante dont vous avez besoin dépend de la taille des pièces sur lesquelles vous travaillez. Pour plus d’informations : Tables aspirantes.

Taille de l’unité d’aspiration

Choisir la bonne unité d’aspiration est crucial pour garantir une extraction efficace des fumées. L’unité d’aspiration doit fournir le débit d’air opérationel requis, en tenant compte des pertes de pression. Attention, il est différent du débit d’air maximum. Pour des informations détaillées, vous pouvez consulter notre webinaire.

Pour déterminer le débit d’air opérationnel approprié pour différents outils, considérez les éléments suivants :

• MIG (extraction à plus de 2,5 pouces) : 100 cfm
• MIG (extraction à moins de 2,5 pouces) : 70 cfm
• Bras de 3″ : 200 cfm
• Bras de 4″ : 300 cfm
• Bras de 6″ : 600 cfm
• Buse de 2″ : 200 cfm
• Buse de 3″ : 300 cfm
• Buse de 4″ : 400 cfm
• Hotte : dépend de la taille
• Table aspirante : dépend de la taille

Lors de l’utilisation de valves automatiques avec un système central, vous pouvez opter pour une unité plus petite en tenant compte du taux d’utilisation et du facteur de diversité, qui fait référence au nombre maximum de soudeurs soudant simultanément. Pour des configurations avec moins de cinq soudeurs, les unités portables sont généralement suffisantes. Cependant, pour des opérations plus étendues, un système central est recommandé. Pour explorer les avantages et les inconvénients des unités d’extraction de fumées mobiles par rapport aux unités stationnaires, vous pouvez visiter ce lien.

Taille du dépoussiéreur

Lors du choix d’un dépoussiéreur, visez un rapport air-tissu de 1:1. Cela signifie que si vous avez 1000 cfm en opération, vous aurez besoin d’un dépoussiéreur avec au moins 1000 pieds carrés de surface de filtration. Il est crucial de s’assurer que vous avez un filtre avec une côte MERV-13 ou supérieure pour une filtration efficace. Des côtes MERV plus élevées indiquent une meilleure efficacité de filtration, essentielle pour capturer les particules fines et maintenir un air propre. Pour plus d’informations sur le choix du bon filtre pour l’extraction des fumées de soudage, visitez MERV : Choisir le bon filtre pour l’extraction des fumées de soudage.

Conclusion

Une extraction adéquate des fumées est essentielle pour maintenir un environnement de soudage sûr et sain. En sélectionnant soigneusement la taille appropriée de vos outils d’extraction, unités d’aspiration et dépoussiéreurs, vous pouvez garantir un contrôle efficace et efficient des fumées, adapté à vos projets de soudage spécifiques.
